深海曳航式サイドスキャンソナー WADATSUMI

WADATSUMIシステム

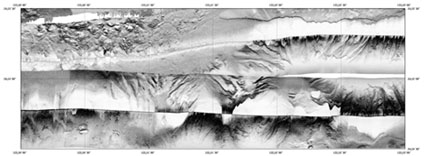

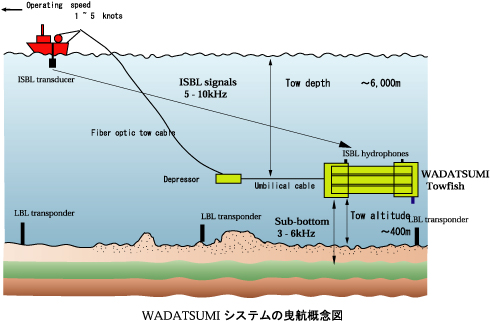

深海曳航式サイドスキャンソナーWADATSUMIは、海底面近傍において周波数が左舷側94.737kHz、右舷側105.882kHzの超音波を送受信することにより、高分解能の海底音響画像および地形図を作成するシステムである。　システムの曳航概念図は、図のようになる。調査船の後方から曳航される曳航体は送受波器を備えており、海底面に向かって扇形に広がる音波を発信し、海底面から散乱、反射された音波を受信する。受信された音波の強弱を記録紙上に濃淡表示することによって、海底の微細地形、底質の変化を音響的な写真画像として画像化できる。　

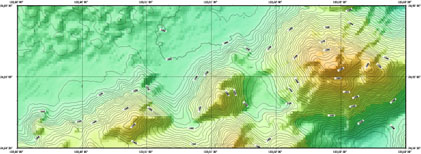

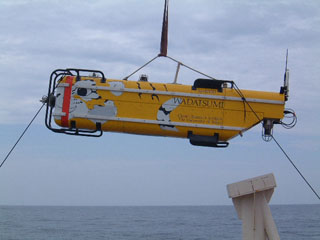

システムは、浮力を持った曳航体を海底面近傍（海底からの高さ200ｍ前後）で曳航し、音波の送受信を行う。曳航体はわずかに浮力を有するために、ディプレッサーと曳航ケーブルによって曳航高度を維持する。曳航高度を維持するために、研究室からの遠隔操作によって後部デッキ上のウインチを制御する。　曳航体はサイドスキャンソナー機能の他に、インターフェロメトリック機能を備えることにより、海底地形データを同時に取得することが出来る。また、サブボトムプロファイラーを備えることによって、海底表層部の断面データを表示し収録を行うことが出来る。曳航体の位置決定は、船底設置の送受波器と曳航体に設置された送受波器を利用したＩＳＢＬ方式や、海底に設置した送受波器を使用して位置を決定するＬＢＬ方式で行う。
